TESA MICRO - HITE ／手動測高儀
◇內置氣浮，可自由移動測高儀
◇增量式玻璃光柵具有參考點，分度間隔20um，光電數值捕捉（ TESA 專利）
◇測量速度＜300mm/ s
◇測量力：1.60.25N
◇防護等級：IP40
◇每臺測高儀都帶有 SCS 校準證書
型號 | 350 | 600 | 900 |
示值范圍（ mm ) | 365 | 615 | 920 |
使用標準附件量程（ mm ) | 0-520 | 0-770 | 0-1075 |
帶標準附件精度（L單位 m ) | (2+3.L) um | ||
帶標準附件重復性精度 | ±2s≤2um | ||
機械重復直度（正面） | 7 | 9 | 11 |
使用 TESAIG -13垂直度 | 6 | 8 | 10 |

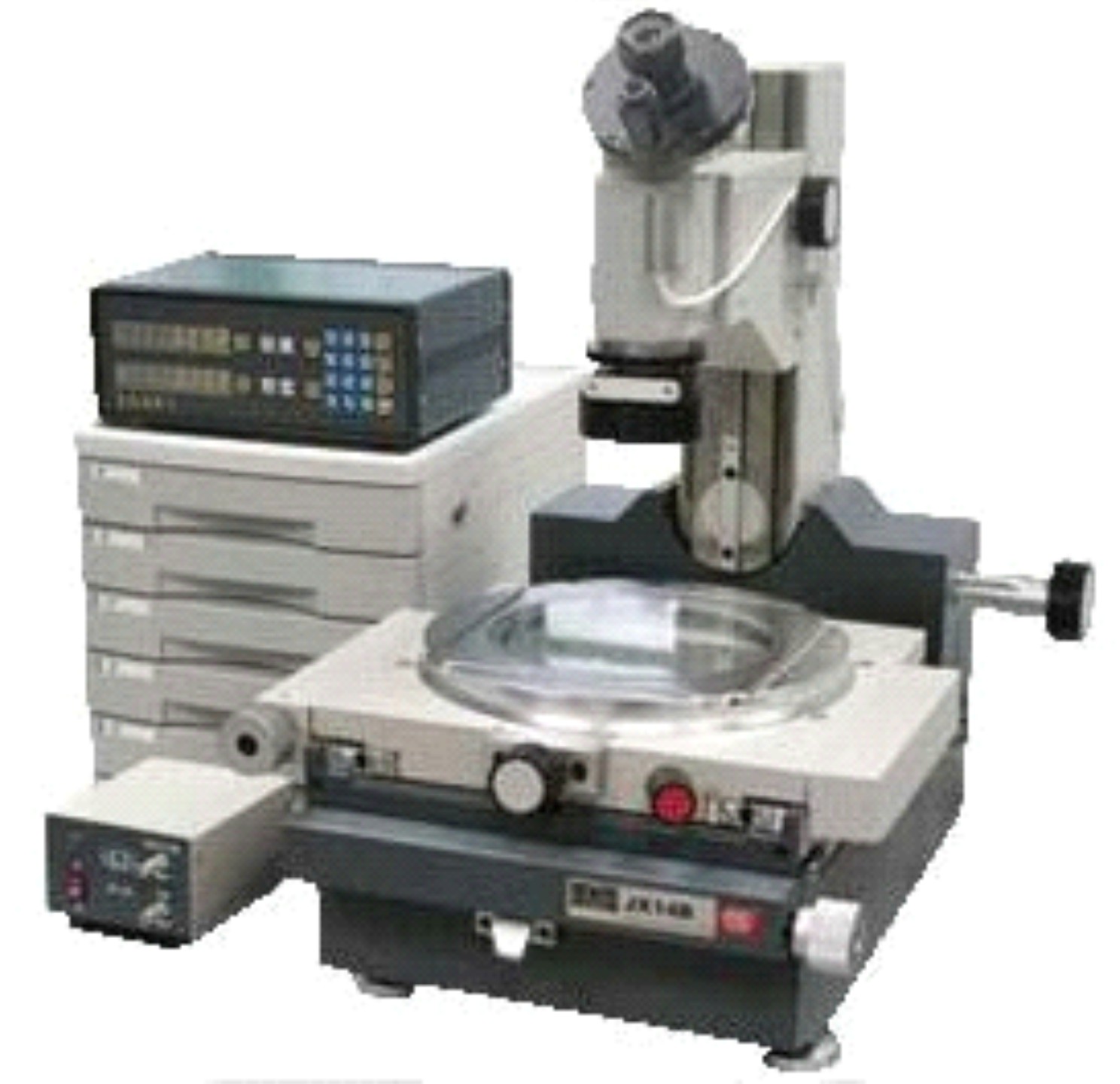

工具顯微鏡
產品用途：
微機型萬能工具顯微鏡是機械制造業、電子制造業、計量測試所廣泛使用的一種多用途計量?jì)x器?？梢杂脕?lái)測量量程內的各種零件的尺寸、
形狀、角度和位置。儀器采用計算機技術對測量數據進行數據處理，同時可使用像法、軸切法、接觸法和雙光束干涉條紋法等多種測量方法，使儀器測量性能得到了大大提高。軟件的可組合性和可開發性增強了系統的功能，可在更大范圍內滿足用戶的需要。
典型測量對象有：
測量各種成型零件，如樣板、樣板車刀、樣板銑刀、沖模和凸輪的形狀；測量螺紋、絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角；測量齒輪滾刀的導程，齒形和牙型角；
測量電路板、鉆?；蚩装迳峡椎奈恢枚?、鍵槽的對稱度等形位誤差。
技術參數
工作臺
X 坐標行程：200mm
Y 坐標行程：100mm
×、 Y 坐標分辨率：0.0002mm
測量準確度：(1+ L /100) um ，其中為測量長度，單位： mm
平工作臺尺寸（ mm ):260x270
圓工作臺直徑：∮213mm
圓工作臺角度分劃范圍：0°~360°
圓工作臺角度分度值：30
物鏡放大倍數 | 總放大倍數 | 物方工作距 | 圖像放大倍率 |
1x | 10x | ≈82mm | 40x |
3x | 10x | ≈70mm | 120x |
5x | 10x | ≈49mm | 200x |
